Kompatibilita pilových řetězů
Abyste nalezli ten správný pilový řetěz pro váš účel použití, potřebujete několik informací, aby byla motorová pila, lišta a řetěz navzájem sladěny. Servisní políčko na liště vám k tomu poskytuje následující čtyři hodnoty. Jsou to délka lišty, rozteč řetězu, počet vodících článků a šířka neboli rozteč vodící drážky v liště.
Poté, co jste zjistili tyto čtyři uvedené hodnoty, vyberte si vhodný typ řetězu pro vaše použití. Typ řetězu je určen tvarem řezného zubu. Tvary zubů definují v rozhodující míře, jak dobře budou splněny různé požadavky.
Základní rozměry:
a) Rozteč vodících článků řetězu nebo typ řetězky Vaší pily: 3/8", 1/4" , .325" případně .404".
b) Počet vodících článků (počítají se vodící články, které se pohybují v liště - nikoliv zuby!)
c) Rozteč vodící drážky v liště U STIHL řetězů to bývá nejčastěji 1,1, 1,3 nebo 1,6 mm (1,5 mm např. Husqvarna nebo řetězové pily jiných značek).
Katalog vodící lišty a pilové řetězy
Řezné soupravy - základní pojmy
Řetězy Oilomatic - základní pojmy

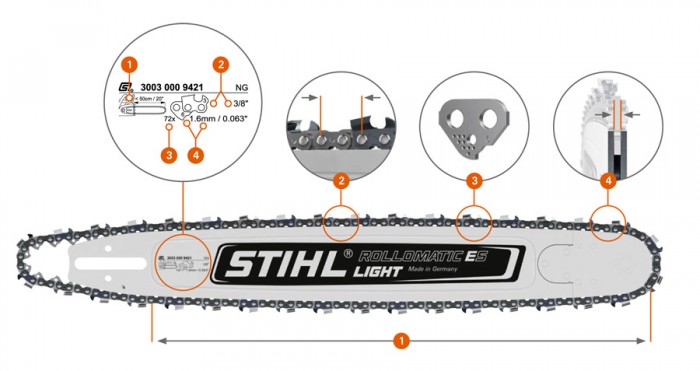

1 Řezná déka lišty: Dle účelu použití je nutno zvolit správnou délku lišty.
2 Rozteče řetězu: Rozteč řetězu je určena vzdáleností mezi hlavami nýtů. Řetěz, lišta a řetězka musí být vždy vzájemně sladěny.
3 Počet hnacích článků: Počet hnacích článků určuje délku řetězu. Počítají se pouze hnací články, nepočítají se řezné zuby.
4 Šířka drážky/tloušťka hnacího článku: Řetěz vedou v liště hnací články. Šířka drážky vodicí lišty a tloušťka hnacího článku musí navzájem souhlasit.
| Příklad | Typ řetězu | počet článků | katalogové číslo | řezná délka lišty |
|---|---|---|---|---|
| Picco Micro - 3/8"P , 1,3 mm, 50 čl | 3613 | 50 | 3613 000 0050 | 35 cm |
| Picco Micro3 - 1/4"P , 1,1 mm, 64 čl | 3670 | 64 | 3670 000 0064 | 30 cm |
| Rapid Super - .325", 1,6 mm, 67 čl | 3639 | 67 | 3639 000 0067 | 40 cm |
| Rapid Micro - 3/8"", 1,6 mm, 60 čl | 3652 | 60 | 3652 000 0060 | 40 cm |
Nejste-li si jisti, přineste raději řetěz s sebou. Při nesprávné volbě řetězu může snadno dojít k poškození řezné soupravy Vaší pily!
Typy pilových řetězů
Pilové řetězy Micro jsou zvlášť spolehlivé a komfortní. Řetěz s kulatými zuby nabízí vysokou kvalitu řezu při práci s nízkými vibracemi a bez problémů se ostří. Jsou tak dobrou volbou i pro příležitostné uživatele a farmáře.
Řetěz Micro (PM, RM, RMS)
Pilový řetěz s nízkými vibracemi, vysoká kvalita řezu a nízký sklon k vibracím.
| 1/4" P | 1/4" | 3/8" P | .325" | 3/8" | .404" | |
|---|---|---|---|---|---|---|
| 1,3 mm | 3661 | 3613 | 3650 | |||
| 1,5 mm | 3685 | 3651 | ||||
| 1,6 mm | 3686 | 3652 | 3668 |
Řetěz Micro 3 (PMM3, PM3, RM3)
Pilový řetěz s nízkými vibracemi a malým zpětným rázem s profilovaným hnacím článkem. Vysoká kvalita řezu, měkké chování při řezání a nízký sklon k vibracím.
| 1/4" P | 1/4" | 3/8" P | .325" | 3/8" | .404" | |
|---|---|---|---|---|---|---|
| 1,1 mm | 3670 | 3610 | ||||
| 1,3 mm | 3636 | 3662 | ||||
| 1,5 mm | 3688 | |||||
| 1,6 mm | 3689 | 3664 |
Pilové řetězy Super zaručují nejvyšší řezný výkon ze všech pilových řetězů STIHL. To je dosaženo hranatými zuby a nízkým odporem při řezání. Pilové řetězy Super jsou díky tomu ideální pro profesionální lesní hospodářství a těžbu dřeva.
Řetěz Super (RS)
Vysoce výkonný pilový řetěz s nízkými vibracemi pro profesionální uživatele. Mimořádně vysoká účinnost při zápichu a vysoký řezný výkon při nízkém sklonu k vibracím.
| 1/4" P | 1/4" | 3/8" P | .325" | 3/8" | .404" | |
|---|---|---|---|---|---|---|
| 1,3 mm | 3617 | 3623 | ||||
| 1,5 mm | 3638 | 3622 | ||||
| 1,6 mm | 3639 | 3621 | 3946 |
Řetěz Super 3 (PS3, RS3)
Vysoce výkonný pilový řetěz s nízkými vibracemia malým s profilovaným hnacím článkem pro profesionální uživatele. Mimořádně vysoká účinnost při zápichu a vysoký řezný výkon při nízkém sklonu k vibracím.
| 1/4" P | 1/4" | 3/8" P | .325" | 3/8" | .404" | |
|---|---|---|---|---|---|---|
| 1,3 mm | 3616 | |||||
| 1,6 mm | 3626 |
Pilové řetězy Duro jsou mimořádně robustní a odolné vůči opotřebení. Díky navařené vrstvě tvrdokovu vydrží řetězy až desetkrát déle ostré než běžné řetězy. Proto se hodí řetěz Duro zvláště k řezání znečištěného dřeva.
Řetěz Duro 3 (PD3, RD3)
Mimořádně robustní pilový řetěz s tvrdokovem a s nízkými vibracemi s profilovaným hnacím článkem pro náročná použití. Bez broušení až desetkrát déle ostrý než běžné pilové řetězy. Extrémně robustní, snáší vysoké zatížení, nízké vibrace.
| 1/4" P | 1/4" | 3/8" P | .325" | 3/8" | .404" | |
|---|---|---|---|---|---|---|
| 1,3 mm | 3612 | |||||
| 1,5 mm | 3666 | |||||
| 1,6 mm | 3667 | 3683 |
Speciální použití pilových řetězů
Pro speciální požadavky nabízíme pilové řetězy, které jsou přesně přizpůsobeny příslušnému použití
Carving (PM3, RMS)
Speciální pilový řetěz pro řezbáře. S nízkými vibracemi, velmi dobrý řezný výkon, díky zkrácené horní straně zubu není nutné při zapichování tlačit, dosahuje vyšší rychlost při zápichu, než běžné pilové řetězy 1/4".
| Rozteč | síla hnacího článku | Pilový řetěz | Vodící lišta | |
|---|---|---|---|---|
| MS 150, 151; MSA 120, 140, 160, 200 | 1/4"P | 1,1mm - PM3 | 36700000064 | 30050003105 |
| MS 170, 171, 180, 181, 193, 194, 201, 211, 231, 241, 251 | 1/4" | 1,3mm - RMS | 36610000064 | 30050003205 |
Záchranářství (RDR)
Speciální pilový řetěz pro nejnáročnější nasazení při zásahových akcích hasičských sborů, záchranářů a policie. Řeže kompozitní sendvičový materiál, plech či sklo.
| Rozteč | Pilový řetěz | Vodící lišta | |
|---|---|---|---|
| MS 462 R | 3/8" | 39440000072 | 30030029421 |
Podélný řez (RMX, PMX)
Speciální pilový řetěz pro podélné řezání pro použití na zařízeních k podélnému řezání a také v mobilních pilařských závodech. Řetěz s kulatými zuby s vysokou kvalitou řezu s nízkou úrovní vibrací a měkkým chováním při řezání.
| 1/4" P | 1/4" | 3/8" P | .325" | 3/8" | .404" | |
|---|---|---|---|---|---|---|
| 1,3 mm | 3614 | |||||
| 1,6 mm | 3653 | 3638 |
3/8" Rapid Micro X (pilový řetěz pro podélné řezání)
Nízkovibrační, pro podélné řezání určený pilový řetěz 3/8" Rapid Micro X (3653) nahrazuje dosavadní pro podélné řezání určený pilový řetěz 3/8" Rapid Micro X (3901).
V porovnání s ostatními pilovými řetězy typu Comfort není tento pilový řetěz typu Comfort 3/8" Rapid Micro X v identifikačním označení pilového řetězu opatřen písmenem „C". Je stejně jako dosavadní provedení k dostání s tloušt'kou vodících článků 1,6 mm.
Vibrace
Tento nový pilový řetěz pro podélné řezání se vyznačuje nízkými vibracemi a měkkým chováním při řezání. Funkční způsob pro snížení úrovně vibrací při vysokém řezném výkonu je stejný jako u pilového řetězu 3/8" RSC.
Identifikační znaky 3/8" Rapid Micro X
Nový pilový řetěz 3/8" RMX může být identifikován podle písmena „C" na řezných zubech a podle špičky šipky zapracované do spojovacích článkù.
